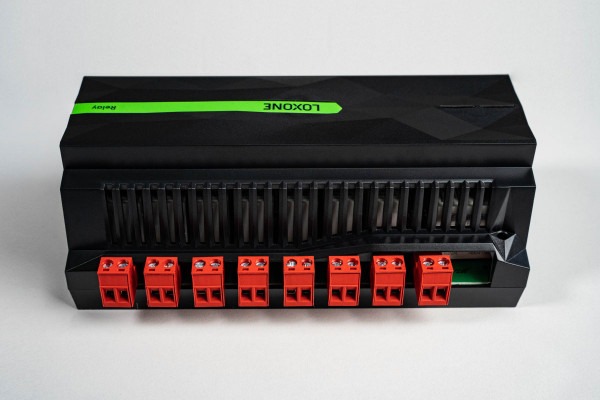

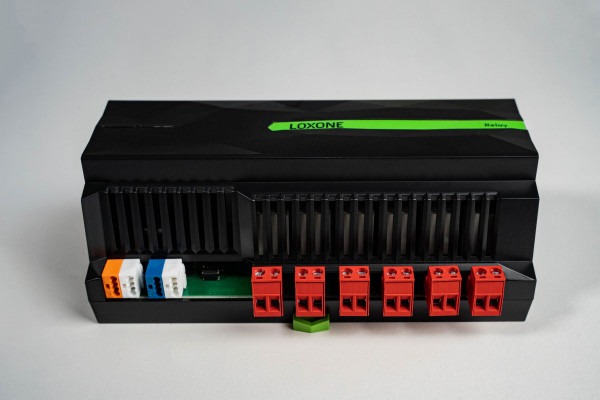

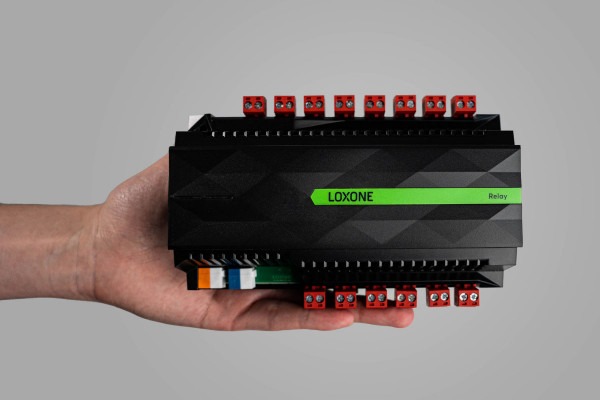

Loxone Relay Extension

14 leistungsstarke, potentialfreie Relaisausgänge – ideal für smarte Steuerungslösungen
Die Loxone Relay Extension erweitert Ihren Loxone Miniserver um 14 digitale Ausgänge (Relais). Sie ist die perfekte Lösung für die automatisierte Steuerung von:
Beleuchtung
Beschattung (Rollläden, Jalousien etc.)
Heiz- und Kühlsysteme
Alarmanlagen
Weitere elektrische Verbraucher

Technische Details Loxone Relay Extension

Versorgung Relay Extension

Versorgungsspannung: 18 … 28 VDC
Leistungsaufnahme:
typisch: 0,7 W (alle Relais aus)
maximal: 3,8 W (alle Relais ein)
Verlustleistung bei Maximalbelastung: 11 W
Ausgänge
Anzahl: 14 digitale Ausgänge (Relais), potentialfrei
Belastbarkeit pro Relais:
250 VAC, 16 A (cos φ = 1, nach IEC), max. Gesamtlast: 48 A
250 VAC, 15 A (cos φ = 1, nach UL), max. Gesamtlast: 45 A
30 VDC, max. 16 A
Schnittstellen
Loxone Link: Verbindung mit dem Miniserver

Umgebungsbedingungen Relay Extension

Betriebstemperatur: -40 … +40 °C / -40 … +104 °F
Luftfeuchtigkeit: max. 95 % r. F. (nicht kondensierend)
Schutzart: IP20

Abmessungen Relay Extension

Produktmaße: 158 × 88 × 59 mm
Zollmaß: 6,22 × 3,46 × 2,32″ (L × B × H)

Anschlussklemmen Relay Extension

Klemmentypen
24 VDC & Loxone Link
Ausgänge: DG220B
Leiterquerschnitt
0,25 … 0,8 mm² / AWG 23 … 18
0,05 … 2,5 mm² / AWG 30 … 12
Für Lasten > 12 A: mind. 2,5 mm² / AWG 12
Abisolierlänge
5 mm / 0,20″
6 … 7,5 mm / 0,24 … 0,30″
Anzugsdrehmoment
0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft
Temperaturbeständigkeit
Einsatzbereich: -40 … +105 °C / -40 … +221 °F
Kabelminima:
IEC: mind. 80 °C / 176 °F
UL: mind. 75 °C / 167 °F
